Устройство дуговой защиты Орион – ДЗ
Устройство дуговой защиты Орион – ДЗ

Описание Орион – ДЗ.

Изделие фиксирует момент возникновения электрической дуги при помощи оптических датчиков. Время срабатывания не превышает 6 – 8 мс с момента возникновения дуги. Устройство может использоваться как совместно с устройствами микропроцессорной релейной защиты серии Сириус, Орион, терминалами других производителей, так и прочими видами защит, например, на электромеханической элементной базе. Аппарат может работать в автономном режиме и в составе комплекса.

Орион – ДЗ монтируется практически в любом удобном месте на заземленные металлические конструкции и обладает высокой помехозащищенностью как от оптических помех, так и от электромагнитных. Гибкие тонкие светодиоды позволяют контролировать все возможные зоны возникновения дуги.

Электрическая изоляция каждой из входных или выходных независимых цепей по отношению ко всем остальным независимым цепям и корпусу выдерживает без повреждений испытательное напряжение действующим значением 2 кВ частоты 50 Гц в течение 1 мин. Устройство содержит встроенную систему самодиагностики, позволяющую контролировать работоспособность оптоэлектронных трактов в течение всего времени эксплуатации.

Возможные типоисполнения:

№ п/п

Обозначение

Расшифровка

1

Орион-ДЗ-В

В – для верхнего ввода датчиков и крепления под винт М5

2

Орион-ДЗ-Н

Н – для нижнего ввода датчиков и крепления под винт М5

3

Орион-ДЗ-В-DIN

В-DIN – для верхнего ввода датчиков и крепления под DIN – рейку

4

Орион-ДЗ-Н-DIN

Н-DIN – для нижнего ввода датчиков и крепления под DIN – рейку

Конструкция и состав устройства.

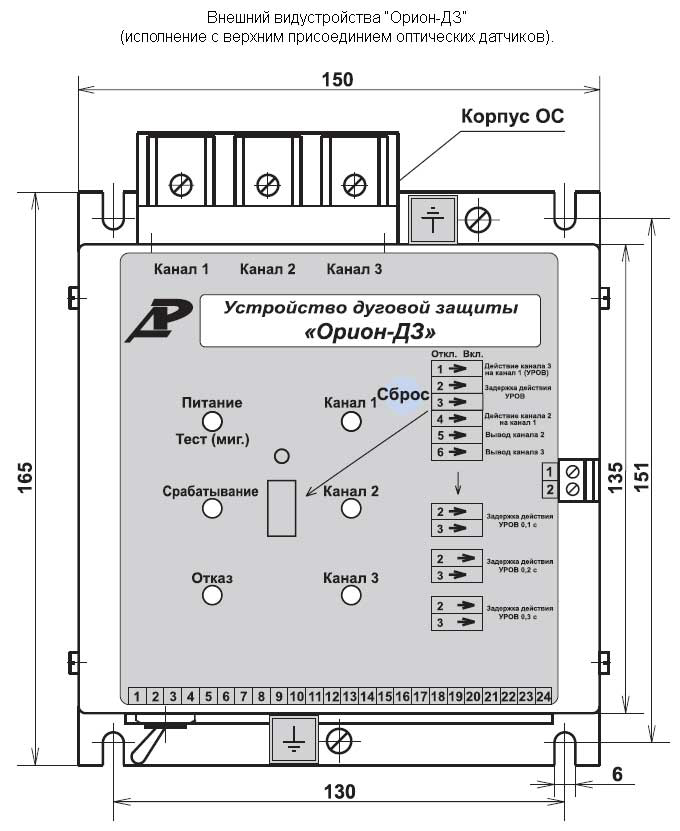

Габариты и устройство терминала

Конструктивно изделие представляет собой металлический блок, который монтируется на глухую стенку, имеющий клеммник для подключения к оперативному току и контактам реле, оптический блок со специальными разъемами для подключения световодов от оптических датчиков дуги и светодиоды на передней панели.

В состав терминала Орион - ДЗ входят следующие узлы:

  • Блок, содержащий электронно – оптический преобразователь, плату электроники, оптический блок для подключения датчиков дуги и сетевой фильтр.
  • До трех оптоволоконных датчиков дуги БПВА.433335.004, которые поставляются по отдельному заказу.

Достоинства Орион – ДЗ.

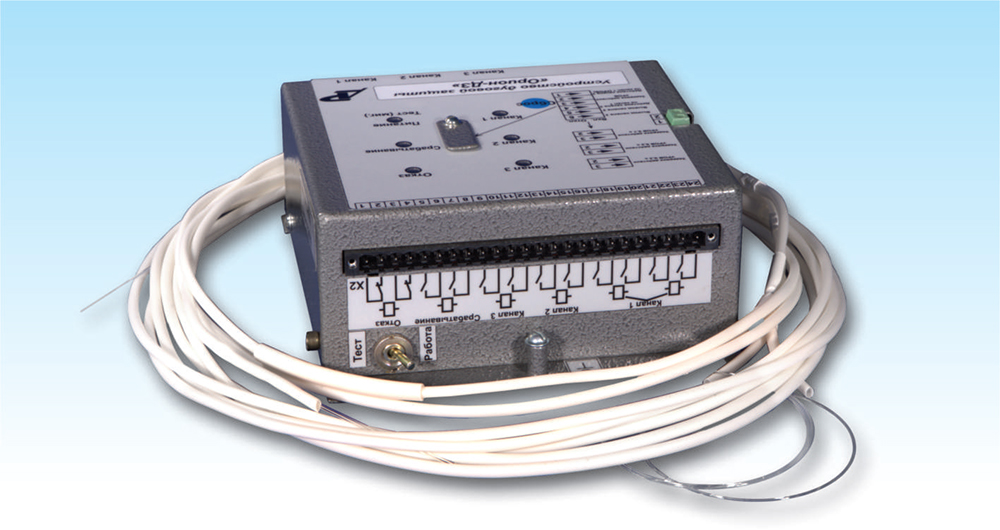

Внешний вид терминала РЗА

Оптическая система позволяет фиксировать момент возникновения электрической дуги и практически не чувствительна к другим источникам света. Предусмотрена защита от ложных срабатываний и реализована выходная сигнализация «Отказ», которая основана на реле с нормально замкнутыми контактами, срабатывающими при наличии оперативного напряжения и нормальном функционировании датчиков дуги.

Устройство может использоваться с одним, двумя или тремя датчиками дуги без нарушения логики функционирования. Сами датчики представляют собой оптоволокно с пластиковой прозрачной оболочкой. Для повышения чувствительности приемное кольцо размещается в отсеке таким образом, чтобы излучение вероятной дуги не затенялось. Также возможна установка двух – трех датчиков дуги в одном отсеке для большей надежности.

Орион - ДЗ имеет светодиоды для индикации как нормальной работы, так и факта срабатывания каждого из каналов устройства, с памятью до сброса. В случае нарушения целостности датчика дуги выдается сигнал «Отказ». Работоспособность каналов при этом не нарушается.

Технические характеристики.

Электропитание устройства.

Источник тока

переменный (45 – 55 Гц), постоянный или выпрямленный напряжением от 88 до 242 В.

Потребляемая мощность

не более 10 Вт.

Временные характеристики.

Время готовности к работе после подачи оперативного питания

не более 0,5 с.

Время срабатывания

не более 10 мс.

Длительность выходного сигнала по каналам 1…3

0,4…0,65 с.

Входные сигналы.

Число датчиков дуги

1…3.

Минимальный фиксируемый ток дуги

300 А.

Максимальная длина оптоволоконной линии

20 м.

Выходные сигналы.

Число выходных реле/групп контактов

6/12.

Коммутируемое напряжение

не более 264 В.

Ток замыкания/размыкания при активно – индуктивной нагрузке с постоянной времени L/R 50 мс

не более 5/0,15 А.
