Устройство Орион – КИ
Устройство Орион – КИ

Описание изделия.

Устройство контролирует ток выходной цепи газовой защиты и в случае превышения значения в 250 мкА, замыкает выходной контакт сигнализации. Орион-КИ может использоваться в одном из двух режимов:

  • Контроль изоляции при напряжении постоянного тока 110 В.
  • Контроль изоляции при напряжении постоянного тока 220 В.
Принцип работы

Для работы при напряжении 220 В клеммы Х1.1 и Х1.2 следует объединить.

Конструктивно Орион-КИ выполнен в пластиковом корпусе и предназначен для установки на DIN рейку в шкафах защиты трансформатора. На корпусе расположен индикатор красного цвета, который сигнализирует о срабатывании устройства. Органы управления и индикации, а также клеммы подключения имеют поясняющие надписи. Аппарат рассчитан для использования при напряжении постоянного тока 110 В/220 В, ток срабатывания в этом случае возрастает с 250 до 500 мкА.

Электрическая изоляция между независимыми электрическими цепями может выдерживать без повреждения подачу переменного тока частоты 50 Гц, напряжения 2000 В в течение 1 мин. Работа устройства после его включения происходит автоматически без вмешательства обслуживающего персонала.

Технические характеристики Орион-КИ.

Основные параметры устройства приведены в таблице ниже:

Параметр

Значение

Ток срабатывания (при напряжении 110 В/220 В), мкА

250±25/500±50

Ток несрабатывания, мА

35

Максимальный ток в контролируемой цепи, А

0,5

Падение напряжения на внутреннем сопротивлении устройства при входном токе 500 мА, В

6

Максимальный ток в выходной коммутируемой цепи, мА

200

Максимальное напряжение в выходной коммутируемой цепи (постоянного/переменного тока), В

320/264

Диапазон рабочих температур, °С

-40…55

Орион-КИ имеет следующие размеры:

  • Высота – 99 мм.
  • Ширина – 23 мм.
  • Глубина – 115 мм.
  • Масса – не более 0,3 кг.

На корпусе устройства имеется маркировка, содержащая следующие данные:

  • Товарный знак.
  • Обозначение изделия, вид исполнения.
  • Порядковый номер изделия.
  • Дату изготовления (месяц, год).

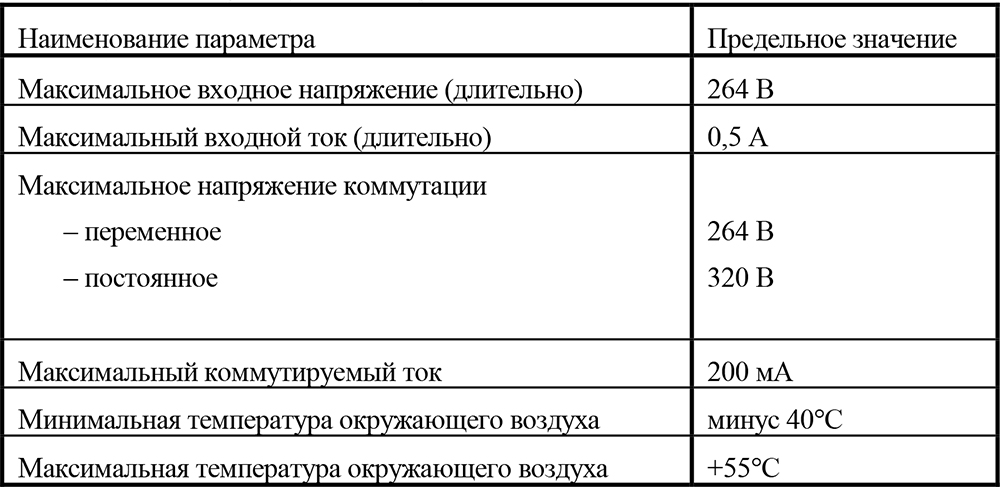

Эксплуатационные ограничения:

Параметры изделия

Схема подключения устройства.

Схема соединений
