Аппарат испытания диэл. АИСТ 50/70 - СИЗ
Аппарат испытания диэл. АИСТ 50/70 - СИЗ

Описание АИСТ 50/70 - СИЗ.

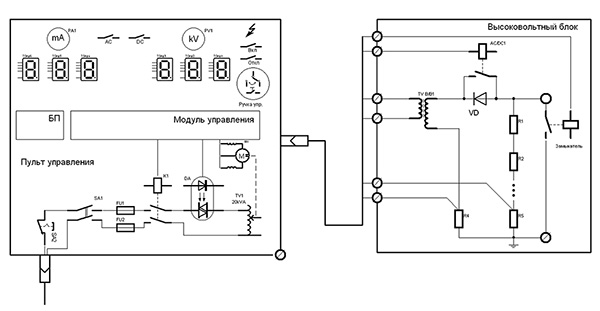

Изделие выполнено в виде двух переносных блоков, а именно высоковольтного блока и пульта управления, которые соединены между собой кабелем. Структурная схема «АИСТ 50/70 – СИЗ» представлена ниже.

Схема изделия

Высоковольтный блок реализован в баке, заполненном трансформаторным маслом. Для герметизации бака используется резиновая прокладка. Пульт управления изготавливается в пластиковом высокопрочном и герметичном корпусе с ручкой для переноски. Имеются кольца для присоединения наплечного ремня.

Чтобы воспользоваться «АИСТ 50/70 – СИЗ» по назначению, оператор с помощью кнопок на панели управления выбирает ручной или автоматический режим, работу на постоянном или переменном токе, устанавливает значение тока отключения и значение испытательного напряжения, затем кнопкой на панели управления включает высокое напряжение. В зависимости от выбранных параметров индикации, вычисленные значения выводятся на цифровые и стрелочные индикаторы панели управления. Если работа осуществляется в автоматическом режиме, то при достижении заданных величин отключается дальнейший подъем высокого напряжения.

Комплектация АИСТ 50/70 - СИЗ.

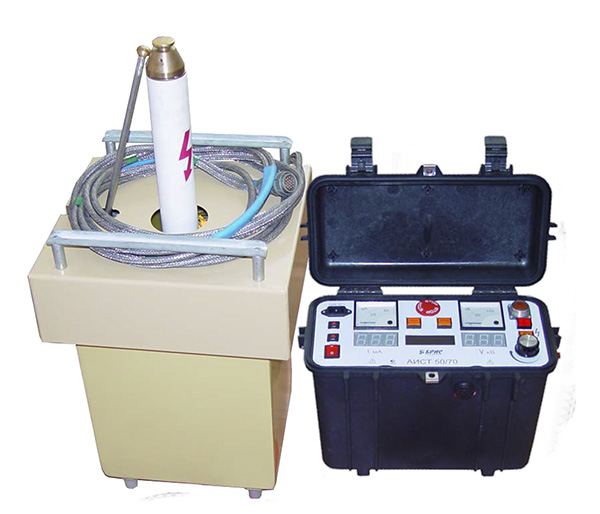

Блоки изделия

В комплект поставки входят:

Наименование

Количество

Пульт управления

1

Блок высоковольтный

1

Кабель соединительный

1 (не менее 3 м)

Кабель сетевого питания

1х1,5 м

Кабель заземления

2х3 м

Комплект эксплуатационных документов

1

Технические характеристики.

Название характеристики

Значение

При работе в повторно-кратковременном режиме:

постоянное напряжение (амплитудное значение)

от 2 до 70 кВ

наибольший постоянный ток нагрузки (действующее значение)

25 мА

переменное напряжение синусоидальной формы (действующее значение)

от 1 до 50 кВ

наибольший переменный ток нагрузки (действующее значение)

50 мА

длительность цикла, при максимальной нагрузке

20 мин

продолжительность включения

5 мин

При работе в непрерывном режиме:

постоянное напряжение (амплитудное значение)

от 2 до 70 кВ

наибольший постоянный ток нагрузки (действующее значение)

6 мА

переменное напряжение синусоидальной формы (действующее значение)

от 1 до 50 кВ

наибольший переменный ток нагрузки (действующее значение)

12 мА

Автоматическое прекращение подъема выходного испытательного напряжения при:

предельном амплитудном значении постоянного напряжения

от 70,3 до 72,5 кВ

действующем значении напряжения переменного тока

от 50,3 до 52 кВ

предельном действующем значении переменного тока

от 50 до 51 мА

предельном действующем значении постоянного тока

от 25 до 26 мА

заданном оператором значении тока отключения действующего значения переменного тока

от 1 до 50 мА

заданном оператором значении тока отключения действующего значения постоянного тока

от 1 до 25 мА

Настраиваемые параметры испытаний:

скорость изменения выходного испытательного напряжения

от 1 до 10 кВ/с, с шагом 1 кВ/с

амплитудное значение выходного испытательного напряжения

от 1 до 70 кВ, с шагом 1 кВ/с

действующее значение тока отключения для постоянного тока

от 1 до 25 мА, с шагом 1 мА

действующее значение тока отключения для переменного тока

от 1 до 50 мА, с шагом 1 мА

время выдержки установленного выходного испытательного напряжения

от 5 с до 10 мин

Измерения:

амплитудного значения постоянного напряжения

от 10 до 70 кВ

действующего значения переменного напряжения

от 6 до 50 кВ

действующего значения переменного тока

от 1 до 50 мА

действующего значения постоянного тока

от 1 до 25 мА

Условия эксплуатации:

температура окружающего воздуха

от -20 до 40 °С

относительная влажность воздуха

до 90% при температуре 30 °С

атмосферное давление

от 630 до 800 мм. рт. ст.

Габаритные размеры и масса:

пульта управления

390х390х185 мм, 14 кг

блока высоковольтного

460х360х750 мм, 41 кг

Ванна для проверки средств защиты.

Ванна для испытания средств защиты предназначена для испытания изоляции защитных средств (резиновые боты, резиновые галоши, перчатки, электроинструмент) переменным электрическим напряжением до 15 кВ частотой 50 Гц.

Ванна предназначена для работы с высоковольтным регулируемым источником переменного напряжения. Источник должен иметь встроенные киловольтметр и миллиамперметр и иметь следующие параметры:

  • наибольшее выходное регулируемое напряжение 15 кВ;
  • ток нагрузки не менее 25 мА;
  • погрешность измерения напряжения не более 3%;
  • погрешность измерения тока не более 4%;
  • источник должен иметь защиту от короткого замыкания с током срабатывания не более 50 мА.

В качестве высоковольтного источника рекомендуется использовать аппарат «АИСТ 50/70».

Комплектация.

В комплект поставки входят:

  • ванна в сборе;
  • индикатор тока перчаток;
  • насос для наполнения перчаток и бот;
  • кабель заземления с зажимом крокодил;
  • кабель высоковольтный;
  • аккумуляторы ААА 4 шт.;
  • зарядное устройство для аккумуляторов;
  • руководство по эксплуатации.

Технические данные.

Ванна предназначена для эксплуатации в отапливаемых помещениях в диапазоне температур окружающего воздуха от 5 до 45 °С. Относительная влажность воздуха при 25 °С до 80%.

Название характеристики

Значение

питание

от сети 220 В 50 Гц, от аккумулятора размером ААА 2 шт.

количество испытательных электродов для перчаток

4

количество испытуемых бот или галош

1

погрешность измерения индикатора тока перчатки

4%

габаритные размеры

700х650х1000 мм

масса без воды

30 кг

срок службы

10 лет
